Vaka 03 · Köşe modülü
Ana ders: mesh ayrımını kullanıcının değiştireceği parçalar belirler. İki yastığın tek mesh olması her durumda hata değildir; bağımsız değişmeleri gerekiyorsa ayrılmaları gerekir. Köşe sadeleştirilirken iki komşu modülle birleşim birlikte düşünülür.

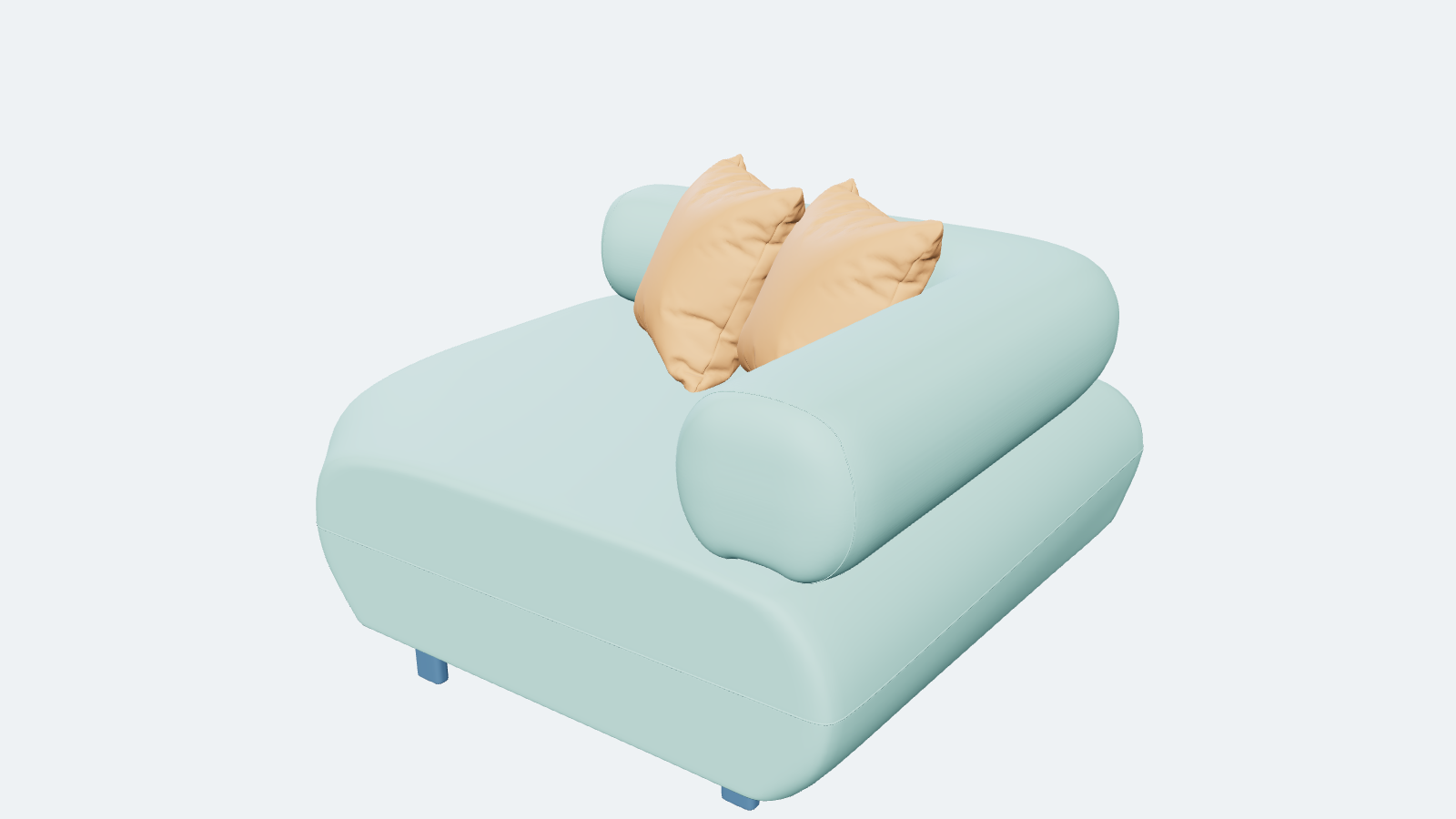

Mevcut dosyada gövde tek mesh, iki yastık birlikte tek mesh, ayaklar tek mesh. Teşhis renkleri kontrol alanlarını gösterir; gerçek kumaş değerlendirmesi değildir.
Mevcut durum
| Gerçek nesne | Üçgen | Toplamdaki pay | Önerilen rol adı |
|---|---|---|---|
corner_body | 301.264 | %76,2 | geo_body |
corner_yastik | 68.540 | %17,3 | geo_cushions |
corner_ayak | 25.600 | %6,5 | geo_legs |
| Toplam | 395.404 | %100 |
Dosya 1,33 MB, üç mesh ve üç primitive içeriyor. Ölçülen X/Y/Z zarfı 126,50 / 85,82 / 126,29 cm. Gövde ve yastık için birer 2K AO haritası var; UV1 kullanıyorlar. UV0/UV1 ilişkisi korunmalı.
Yapmayın / Yapın
| Yapmayın | Yapın | Kabulde bakılacak nokta |
|---|---|---|
| Sadeleştirmeyi yalnız uzaktan değerlendirmeyin. | İç kıvrımı, dış silüeti ve iki komşu modüle oturan yüzeyi ayrı kontrol edin. | Yakın planda köşe karakteri ve montaj aralığı korunur. |
| Her alanı aynı yoğunlukta bırakmayın. | Düz alan ve küçük kıvrımlarda gereksiz döngüleri azaltın; gerekli kenarlara bütçe ayırın. | 301.264 üçgenli gövde sadeleşirken kritik konturlar bozulmaz. |
| Sırf nesne sayısı artsın diye yastıkları ayırmayın. | İkisi birlikte değişecekse tek mesh bırakın. Ayrı renk/görünürlük gerekiyorsa geo_cushion_l ve geo_cushion_r kullanın. | Müşterinin beklediği yüzey bağımsız kontrol edilebilir. |
| İki modül aynı kumaşı kullanıyor diye AO dosyalarını birleştirmeyin. | Her modelin kendi şekline göre hazırlanmış AO'sunu koruyun. | Köşede başka modüle ait gölgelenme görünmez. |
corner_AnchorRight adını okuyup yönü +X kabul etmeyin. | Gerçek koordinatı ve dış yönü kontrol edin; bu noktada önerilen yön +Z'dir. | Düz–köşe–düz kurulumu doğru döner. |
Mesh ayrımı için karar örneği
Senaryo A — tek yastık kumaşı: iki yastık aynı anda kumaş değiştirir ve birlikte kaldırılır. geo_cushions tek mesh olarak kalabilir.
Senaryo B — bağımsız yastıklar: sağ yastık farklı renk alacak veya tek başına kaldırılacak. İki mesh hazırlayın; anlamlı ve benzersiz adlarla ayrı yüzey hedefleri verin. İlgili yastığı değiştirirken diğerinin etkilenmediğini kontrol edin.
İki senaryo da doğru olabilir. Yanlış olan, karar verilmeden bütün ürünün tek mesh yapılması veya hiçbir davranış gerektirmeden her ayrıntının ayrı nesneye bölünmesidir. Yeni adlar kullanırsanız eski → yeni eşleşmeyi teslim notunda belirtin.
İlk revizyon için örnek bütçe
Köşe için 30–50 bin üçgen aralığında prototip hazırlayın. 45 binlik örnek dağılım:
| Alan | Mevcut | Örnek hedef |
|---|---|---|
| Gövde | 301.264 | 32.000 |
| İki yastık | 68.540 | 10.000 |
| Ayaklar | 25.600 | 3.000 |
| Toplam | 395.404 | 45.000 |
Bu köşenin geniş yüzeyi nedeniyle örnek hedef, genel kılavuzdaki 10–40 bin modül aralığının üzerinde değerlendirilebilir. Hedefler ürün özelinde kararlaştırılır; optimize edilmiş sonuç olarak okunmamalıdır. Yastıklar ayrılırsa 10 binlik bütçe her yastığa ayrı değil, ikisinin toplamına aittir.
Test case · Düzeltme nasıl doğrulanır?
- K01 · Kontrol alanları: gövde, yastık ve ayakları ayrı renklendirin. Bağımsız yastık isteniyorsa bir yastığı gizleyip diğerinin kaldığını kontrol edin.
- K02 · Silüet: eski/yeni modeli aynı ışık ve kamera ile karşılaştırın. İç köşe, dış kavis ve dikiş yakın planda onaylanmalı.
- K03 · Doku: ara modülle yan yana aynı kumaşı uygulayın. Kumaş ölçeği tutarlı olmalı; köşenin kendine ait AO'su UV1 üzerinden doğru oturmalı.
- K04 · Montaj: düz–köşe–düz zincirini iki ekleme yönünde kurun. Komşu parçalar devrilmemeli veya ters dönmemeli; birleşim aralığı tasarıma uymalı.
- K05 · Büyük kurulum: iki köşeli 10 ve 20 modüllü düzeni ölçün. Köşe sayısının toplam bütçeye katkısını ayrıca hesaplayın.
Durum: revizyonun bu testleri geçtiği henüz doğrulanmadı. Bağlantı koordinatları ve dönüşleri için bağlantı testi; genel yöntem için köşe ve aksesuar modülleri bölümüne geçin.
