Test case · Bağlantı konumu ve yönü

Ana ders: bağlantı bir konum ve yöndür. Empty'nin doğru yerde olması tek başına yeterli değildir; yerel ileri ve yukarı eksenleri de montajı tarif etmelidir.

Ölçülmüş bulgu

İki koltuk dosyasında ikişer Empty var. Dört noktanın da mevcut ileri yönü +Z, yukarı yönü +Y, dönüşü sıfır. Oysa ara modülün sağ ve sol montaj yüzeyleri aynı yöne bakmıyor.

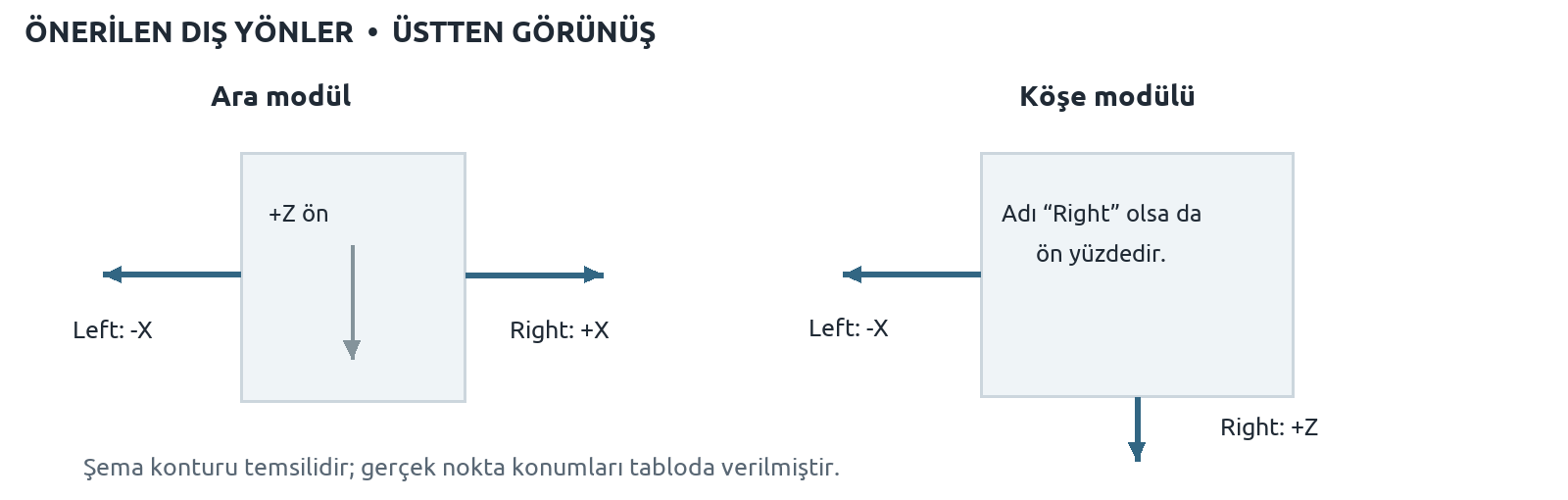

Üstten görünüş şemasıdır; konturlar temsilidir. “Right” adı tek başına +X yönü anlamına gelmez. Gerçek konumlar aşağıdaki tabloda verilmiştir.

Gerçek Empty adı	Mevcut X / Y / Z (cm)	Önerilen dış yön	GLB'de önerilen Y dönüşü
AraModul60_AnchorRight	30,689 / 29,500 / 0	+X	+90°
AraModul60_AnchorLeft	-28,682 / 29,500 / 0	-X	-90°
corner_AnchorRight	0,067 / 29,500 / 65,986	+Z	0°
corner_AnchorLeft	-67,022 / 29,500 / 0,026	-X	-90°

Dönüşler hangi eksende?

Bu açı ve yönler dışa aktarılmış GLB koordinatlarında tarif edilmiştir. Blender'ın kaynak eksenlerine körlemesine uygulamayın. Son GLB'yi yeniden açıp yerel +Z'nin dışa, yerel +Y'nin yukarı baktığını doğrulayın.

Yapmayın / Yapın

Yapmayın	Yapın
Sağa ve sola koyduğunuz Empty'leri aynı dönüşte bırakmayın.	Her Empty'nin yerel +Z yönünü bulunduğu montaj yüzeyinden dışarı çevirin.
Nesne adından gerçek yön türetmeyin.	Konumu ve eksenleri birlikte kontrol edin. Köşenin Right noktası bu dosyada ön yüzde, +Z yönündedir.
Bağlantıyı görünür dış sınıra otomatik taşıyıp kumaş payını yok saymayın.	Montaj çizimini ve iki parçanın birleşmiş görünüşünü kontrol edin.
Optimizasyonda boş nesneleri topluca silmeyin.	Bağlantı Empty'lerini ve adlarını GLB'de koruyun.
Her yeni üründe aynı ek açıyla hatayı örtmeye çalışmayın.	Önce modelin montaj referansını düzeltin; uygulamanın yön seçimini modelle tutarlı tutun.

Konumu neden tahminle değiştirmiyoruz?

Ara modülün iki bağlantısı arası 59,371 cm, dış geometri genişliği 60,002 cm. Yaklaşık 6,3 mm fark var. Bu, bilinçli bir yumuşak kumaş taşması olabilir; tek başına yanlış konum kanıtı değildir. Bağlantıyı geometri sınırına taşımadan önce birleşim çizimini ve görünüşü onaylatın.

Düzeltme adımları

1. Kaynak sahnede bağlantı nesnelerini ve mevcut isimlerini tespit edin.
2. Konumları montaj referansına göre doğrulayın. Bu tabloda yeni bir konum önerilmiyor.
3. Otomatik yön kullanılacaksa ileri eksenleri önerilen dış yönlere göre döndürün; yukarı eksenlerini koruyun.
4. GLB dışa aktarın ve Empty'lerin varlığını, konumunu ve dönüşünü yeniden kontrol edin.
5. Uygulamada aynı montaj testini iki ekleme yönünde çalıştırın.

Mevcut adlar eşleştirmelerde kullanılıyorsa korunabilir. Yeni adlandırmada köşenin +Z noktası anchor_front_01 olabilir; ad değişikliğini panel eşleştirmeleriyle birlikte yapın. Alternatif olarak panel sorumlusu ara modülde Sağ/Sol, köşede Ön/Sol yönlerini açıkça seçebilir. Panel işlemleri Bağlantı noktaları sayfasındadır.

Test case · Aynı yöne bakan bağlantılar

Ön koşul: ham dosya, otomatik frame hizalaması, ek açı 0°. Rapordaki incelemeye göre aynı yöne bakan iki nokta bu eşleşmede hedefi 180° döndürür. Bu bulgu canlı ürün ayarlarının bozuk olduğu anlamına gelmez; ürünün panel ayarları rapor kapsamında incelenmedi.

Test	Adımlar	Beklenen sonuç
B01 · İki düz modül	İlk ara modülün sağ noktasına ikinci modülün solunu bağlayın.	İleri eksenler karşı karşıya, yukarı eksenler aynı yönde; modüller beklenen sırada yan yana.
B02 · Ters ekleme	İkinci modülü başlangıç kabul edip diğerini soldan ekleyin.	Ekleme sırası montaj yönünü veya kabul edilmiş birleşim aralığını değiştirmez.
B03 · Düz–köşe–düz	Köşenin iki bağlantısına birer düz modül bağlayın.	İstenen köşe düzeni oluşur; parça ters dönmez veya devrilmez.
B04 · Export sonrası	Yeni GLB'de ad, konum ve yönleri kaynak sahneyle karşılaştırın.	Dört bağlantı kaybolmamış ve yönleri doğru aktarılmış.
B05 · Birleşim kalitesi	Birleşime yakınlaşın; üstten ve yandan bakın.	Onaylı montaj payı korunur; beklenmedik boşluk, iç içe geçme veya yükseklik farkı yok.

Sonuçları “geçti / kaldı / test edilmedi” olarak kısa bir teslim notunda belirtin. Yeni dosyalar test edilmeden bu tablodaki beklenen sonuçları gerçekleşmiş kabul etmeyin. Genel üretim standardı: Bağlantı noktası bir konum ve yöndür.
