Bağlantı noktaları ve modül birleştirme

Bağlantı noktası, yeni bir parçanın mevcut modüle nereden ve hangi yönde ekleneceğini tanımlar. Örneğin bir koltuğun sağ noktasına başka bir oturumun sol noktası bağlanabilir. Hem model içindeki referans nesnesini hem izin verilen hedefleri belirtmeniz gerekir.

Erişim: Modüler Ürün → Modüller → ilgili modülü düzenleyin → Bağlantılar. Tekil Ürün'de bu sekme görünmez.

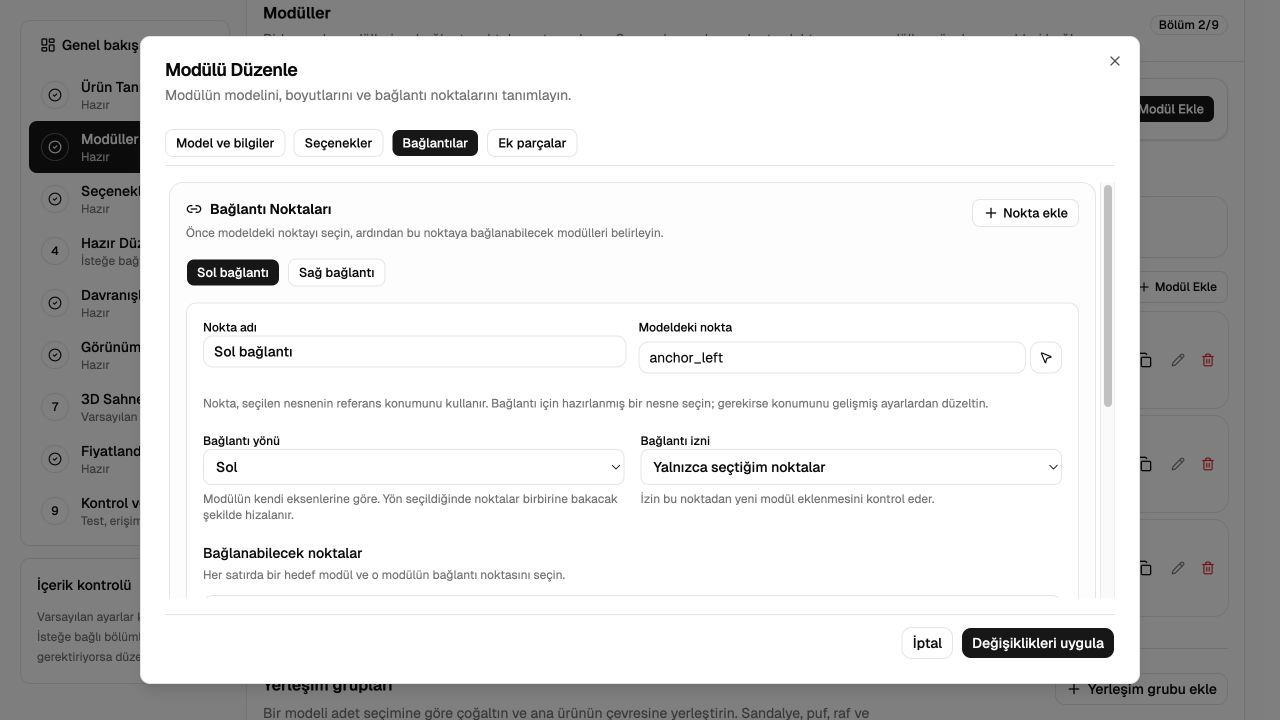

Kaynak nokta, yön ve izin alanları. Bağlanabilecek noktalar formun devamındadır. Görseli büyütmek için tıklayın.

Bağlantı için gerekli hazırlık

İki modülün GLB dosyası yüklenmiş olmalı. Modelci birleşme yerlerine benzersiz adları olan referans nesneleri yerleştirmiş olmalıdır. Örneğin anchor_left ve anchor_right. Bunlar görünür bir yüzey olmak zorunda değildir; modelin içinde Empty / grup olarak bulunabilir.

Panel, seçilen nesnenin referans konumunu kullanır. Rastgele bir oturum yüzeyini seçmek, oturumun kenarını otomatik buldurmaz. Nesnenin modeldeki merkezi montaj yüzeyinde değilse birleşim de yanlış olur.

İki oturumu bağlama: adım adım

Örnekte Nova Ara Modül 60 modelinin sağından aynı modelin ikinci bir kopyasını ekleyeceğiz.

1. Nova Ara Modül 60'ı düzenleyin, Bağlantılar → Nokta ekle.
2. Nokta adı alanına “Sol bağlantı” yazın.
3. Modeldeki nokta alanının yanındaki görsel seçim düğmesine basın. Nesne ara ile anchor_left bulun, seçin ve Seçimi kullana basın.
4. Bağlantı yönü = Sol seçin. Modelci yönleri doğru hazırladıysa Modeldeki yön de kullanılabilir.
5. Nokta ekle ile ikinci noktayı oluşturun: ad “Sağ bağlantı”, nesne anchor_right, yön Sağ.
6. Sağ bağlantıyı seçin. Bağlantı izni = Yalnızca seçtiğim noktalar olsun.
7. Hedef ekle → Hedef modül = Nova Ara Modül 60 → Hedef nokta = Sol bağlantı.
8. Birleşimi gör ile iki kopyanın birleşmesini kontrol edin.
9. Soldan da yeni modül eklenebilsin istiyorsanız Sol bağlantıyı açın ve hedef olarak aynı modülün Sağ bağlantısını ekleyin.
10. Değişiklikleri uygula. Müşteri önizlemesinde bir oturum ekleyip sağ ve sol noktalardan ikinci oturumu deneyin.

İzinler yönlüdür

Sağ bağlantıdan Sol bağlantıya izin vermek, ters yönden ekleme iznini otomatik oluşturmaz. Müşterinin kullanacağı her ekleme yönünü ayrı tanımlayın. “Bu noktadan modül eklenmesin” seçeneği de noktanın kaynak olarak yeni parça ekleme davranışını kontrol eder.

Model içindeki noktayı seçin

Görsel seçicide modeli döndürebilir, görünür bir nesneye tıklayabilir veya sağdaki nesne listesinden seçim yapabilirsiniz. Empty nesneler görünür yüzey taşımadığı için listeden seçmek daha kolaydır. Listede bunların yanında Bağlantı / grup yazar.

Seçici alanı	Kullanım
Model	Noktanın hangi 3D dosyada seçileceğini gösterir. Modül bağlantısında düzenlediğiniz model kullanılır.
Nesne ara	anchor_right gibi gerçek nesne adını bulur.
Seçilen	Forma aktarılacak nesne adını gösterir.
Seçimi kullan	Seçilen adı bağlantı alanına aktarır.

Aynı adla birden fazla nesne varsa seçim geçersiz olur. Modelciye benzersiz adlarla yeniden dışa aktarmasını söyleyin. Noktayı elle yazmanız da mümkündür; bu durumda yazımın, boşlukların ve büyük/küçük harfin gerçek nesne adıyla eşleştiğini özellikle kontrol edin. Yeni bağlantılarda tam adı kullanın.

Temel bağlantı alanları

Alan	Ne işe yarar?	Örnek / dikkat
Nokta adı	Panelde görünen anlaşılır ad. Aynı modülde benzersiz olmalı.	“Sağ bağlantı”, “Üst montaj”. Yalnız harf büyüklüğüyle ayrılan tekrar adlar kullanmayın.
Modeldeki nokta	GLB içindeki tek referans nesnesinin adı.	anchor_right. Paneldeki Nokta adı ile aynı olmak zorunda değildir.
Bağlantı yönü	Modeldeki yön, Sol, Sağ, Ön, Arka, Üst, Alt.	Yönler modülün kendi eksenlerine göredir. Noktalar birbirine bakacak biçimde hizalanır.
Bağlantı izni	Bu noktadan eklenebilecek hedefleri sınırlar.	Yeni noktada hedefleri açıkça seçmek için “Yalnızca seçtiğim noktalar”.
Hedef modül	Eklenecek parçanın modeli.	“Nova Köşe”. Hedef modelde önce bağlantı noktası tanımlanmış olmalı.
Hedef nokta	Hedef modelin kaynakla birleşecek noktası.	“Sol giriş”. Aynı hedefi aynı kaynakta tekrar eklemeyin.
Birleşimi gör	İki modeli taslak bağlantı değerleriyle açar.	Dosyalar ve noktalar tamamlanmalı. Önizleme kayıtları değiştirmez.
Ek dönüş (°)	Sadece o hedef satırına uygulanan ek açı. −360…360 derece.	90 veya -90. 0, mevcut hizalamayı değiştirmez.

Bağlantı iznini doğru seçin

Seçim	Sonuç	Uygun kullanım
Yalnızca seçtiğim noktalar	Yalnız listedeki hedeflere ekleme yapılır. Liste boşsa ekleme olmaz.	Üretimde hangi parçaların birleşebildiği belli olan modüler koltuk/dolap.
Tüm uyumlu noktalar	Bağlantı türü ve modül davranışı uygun hedefler kullanılabilir.	Gerçekten ortak bir bağlantı standardı olan parça ailesi. Her geometrinin fiziksel olarak sığdığı anlamına gelmez.
Bu noktadan modül eklenmesin	Bu noktadan yeni parça ekleme kapatılır.	Yalnız gelen bağlantının kullanılacağı montaj noktası veya müşterinin genişletemeyeceği uç.

İzin modunu değiştirdiğinizde eski hedef listesi saklanır. Tekrar Yalnızca seçtiğim noktalar seçerseniz önceki liste geri kullanılır; geçersiz eski hedefleri temizleyin.

Gelişmiş ayarlar

Gelişmiş ayarlar bölümünü yalnız temel nokta ve hedef seçimi doğru olduktan sonra açın. Büyük bir hizalama hatasını çok sayıda düzeltmeyle örtmek yerine modeldeki referansı düzelttirmek daha sürdürülebilirdir.

Alan	Anlam ve birim	Kullanım örneği
Bu noktaya birden fazla bağlantı yapılabilsin	Kapalıysa kapasite 1. Açılırsa birden çok bağlantıya izin verir.	Aynı referanstan birden fazla aksesuar takılabilen özel bağlantı.
En fazla bağlantı	Çoklu izin açıkken 1–100 tam sayı. Boş bırakılırsa sınırsız.	İki bağlantı için 2. Bu ayar parçaları kendiliğinden farklı konumlara dağıtmaz.
Hizalama	Mevcut hizalamayı koru veya Noktaları ve yönleri hizala.	Yeni noktalarda Noktaları ve yönleri hizala kullanılır. Eski projeyi değiştirirken birleşimleri yeniden kontrol edin.
Bağlantı türü	Standart · tüm türlerle uyumlu, Erkek · dişiyle eşleşir, Dişi · erkekle eşleşir.	Erkek/erkek ve dişi/dişi eşleşmez. Standart her türle eşleşebilir.
Noktaya göre konum düzeltmesi (cm)	X/Y/Z yönlerinde, seçilen referans nesnesine göre yerel ofset.	0.5 / 0 / 0: X yönünde 5 mm düzeltme. Kullanıcı cm girer.
Yön düzeltmesi (derece)	Referans yönüne X/Y/Z eksenlerinde ek dönüş.	0 / 90 / 0. Değiştirilince Noktaları ve yönleri hizala etkinleşir.

Modeldeki yön seçildiğinde referans nesnesinin yönü kullanılır. Model hazırlığında ileri yön yerel +Z, yukarı yön yerel +Y olacak şekilde tutarlı referanslar tercih edin. “Sağ” gibi açık bir yön seçimi ise modülün eksenine göre yön belirler.

Ek dönüş yalnız bir hedefe aittir; Yön düzeltmesi noktanın genel yönünü değiştirir. Aynı noktaya bağlanan yalnız bir köşe modeli yanlış açıda duruyorsa bütün noktayı döndürmek yerine o hedefin Ek dönüş alanını değerlendirin. Yeni hizalama biçiminde ek dönüş bağlantının yukarı eksenine göre; eski hizalamada sahnenin dikey eksenine göre uygulanır.

Köşe ve üst/alt bağlantıları

Köşe modelinin iki bağlantı yüzeyi geometrisine uygun konum ve yönde hazırlanmalıdır. Köşe Modül kutusu tek başına birleşimin doğru olmasını sağlamaz. Önce doğru iki referansı seçin, sonra “Birleşimi gör” ile düz–köşe ve köşe–düz eşleşmelerini ayrı deneyin.

Üst ve Alt bağlantı yönleri desteklenir. Önceden hazırlanmış dolap veya raf parçalarını dikey bağlayabilirsiniz. Bu özellik otomatik kat üretimi, taşıma hesabı veya parametrik geometri oluşturma anlamına gelmez. Üst–alt bağlantıda yönü ve zemine göre sonucu ayrıca kontrol edin. Ayrıntılı kurulum için Dolap ve raf örneği.

Nokta veya hedef kaldırma

Hedef satırının çöp kutusu yalnız o hedef iznini kaldırır. Noktayı kaldır bütün noktayı kaldırır; panel bu noktaya gelen kaç hedef tanımının etkileneceğini gösterir. İşlemden sonra ilgili hazır düzenleri ve müşteri akışlarını tekrar test edin.

Birleşimin doğru olduğunu nasıl anlarsınız?

• İki model doğru yüzlerden birleşir; arada beklenmeyen boşluk veya üst üste binme yoktur.
• Ayaklar, oturum ve zemin yükseklikleri tutarlıdır.
• Noktadan yalnız izin verilen hedefler eklenir.
• Tek kapasiteli noktaya ikinci bağlantı eklenmez.
• Aynı birleşim müşteri önizlemesinde de çalışır; ters ekleme yönü gerekiyorsa o da tanımlıdır.

Önizlemenin sınırı

Birleşim önizlemesi hizalamayı gösterir. Fiziksel çakışma, taşıma gücü veya üretim uygunluğunu otomatik doğrulamaz. Bu kontroller gerçek ürün bilgisini gerektirir.

Sık karşılaşılan sorunlar

Sorun	Kontrol edin
Noktadan hiçbir model eklenmiyor	Yalnızca seçtiğim noktalar listesi boş mu? Hedef noktası var mı? Kapasite dolu mu? Modül bağımsız olarak mı işaretli?
Hedef nokta pasif	Bağlantı türleri uyumsuz olabilir veya aynı hedef zaten eklenmiştir.
Empty'yi model üzerinde seçemiyorum	Nesne listesinden arayın. Listede de yoksa GLB dışa aktarımına dahil edilmemiş olabilir.
Aynı adlı birden fazla nesne uyarısı	Modelde benzersiz referans adı hazırlatın.
Modül ters duruyor	Kaynak ve hedef yönleri, seçilen nesneler, hedefe özel Ek dönüş ve genel Yön düzeltmesini kontrol edin.
Ölçüler doğru ama arada boşluk var	Ölçü alanı değil, referans nesnesinin model içindeki konumu hizalamayı belirler.
Birleşimi gör pasif	İki GLB, kaynak nesnesi ve hedef noktası tamamlanmalıdır.
Önizleme açılmıyor	Müşteri ekranı adresi ve model dosyalarının erişimini kontrol edin.

Bağlanan parça müşteriye aç/kapat olarak sunulacak bir başlık veya kolçaksa Ek parçalar akışını kullanın.
