Bağlantı noktası bir konum ve yöndür
Bağlantı noktası, iki modülün montajını tarif eden referans nesnesidir. Sadece bir koordinat yeterli değildir; hangi yöne baktığı ve yukarı yönünün ne olduğu da tanımlanmalıdır.

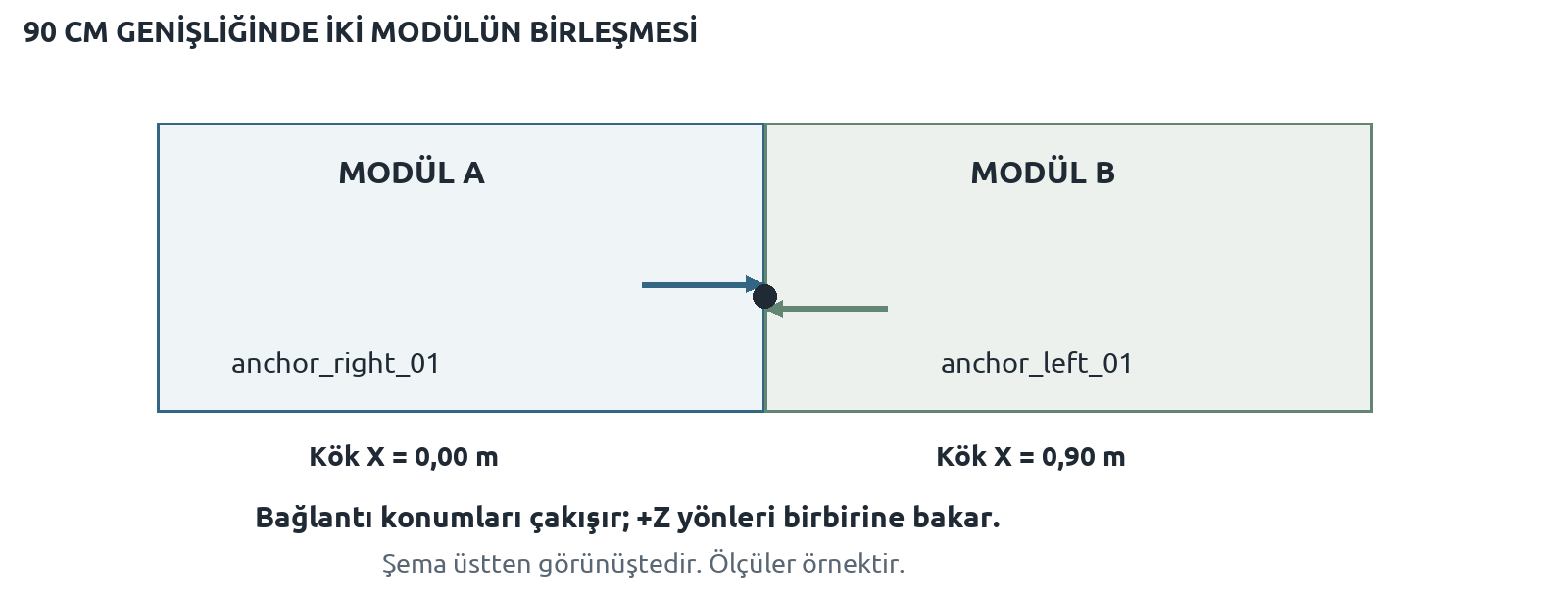

Şekil 3 A modülünün sağ bağlantısı ile B modülünün sol bağlantısı aynı konuma gelir.
Geometri içermeyen Empty veya Null kullanın
Bağlantı nesnesini gerçek montaj referansına yerleştirin. Küçük bir küp veya küreyi gizli bağlantı olarak kullanmayın; görünürlük, gölge ve sınır kutusu hesaplarını etkileyebilir. Empty / Null nesnesi geometri içermez; yalnızca konumu, yönü ve adı taşır.
Önerilen yön standardı
-
Dışa aktarılmış bağlantı nesnesinin yerel +Z ekseni modülden dışarı, eşleşecek parçaya doğru baksın.
-
Yatay birleşimlerde yerel +Y yukarı baksın. Sağ noktada +Z, ürünün +X yönüne; sol noktada -X yönüne bakar.
-
Birleştirmede iki bağlantının konumu çakışır, ileri eksenleri karşı karşıya gelir ve yukarı eksenleri aynı yönde kalır.
-
Üst / alt veya eğimli bağlantıda ileri ve yukarı yönlerini birlikte tarif edin. Yukarı referansı bağlantı normaline paralel olmamalıdır.
Bağlantı nesnesinin origin noktası kullanılır; mesh geometrisinin görsel merkezi otomatik bağlantı noktası sayılmaz. Noktayı doğru yere taşıyın, geometriyi taşıyıp origin’i başka yerde bırakmayın.
Empty / Null nesnelerin GLB içinde korunduğunu dışa aktarım sonrası kontrol edin. Optimizasyon sırasında boş düğümleri silen veya hiyerarşiyi birleştiren seçenekler bağlantıları bozabilir.
