Ölçek eksen ve pivotu sabitleyin
GLB dosyasını gerçek ölçekte teslim edin. Dışa aktarılmış glTF sahnesinde uzunluk birimi metredir: 90 cm genişliğindeki modül GLB içinde 0,90 m genişlikte olmalıdır. Ölçüyü dosya adından veya bir etiketten değil, dışa aktarılmış geometriden kontrol edin. 1

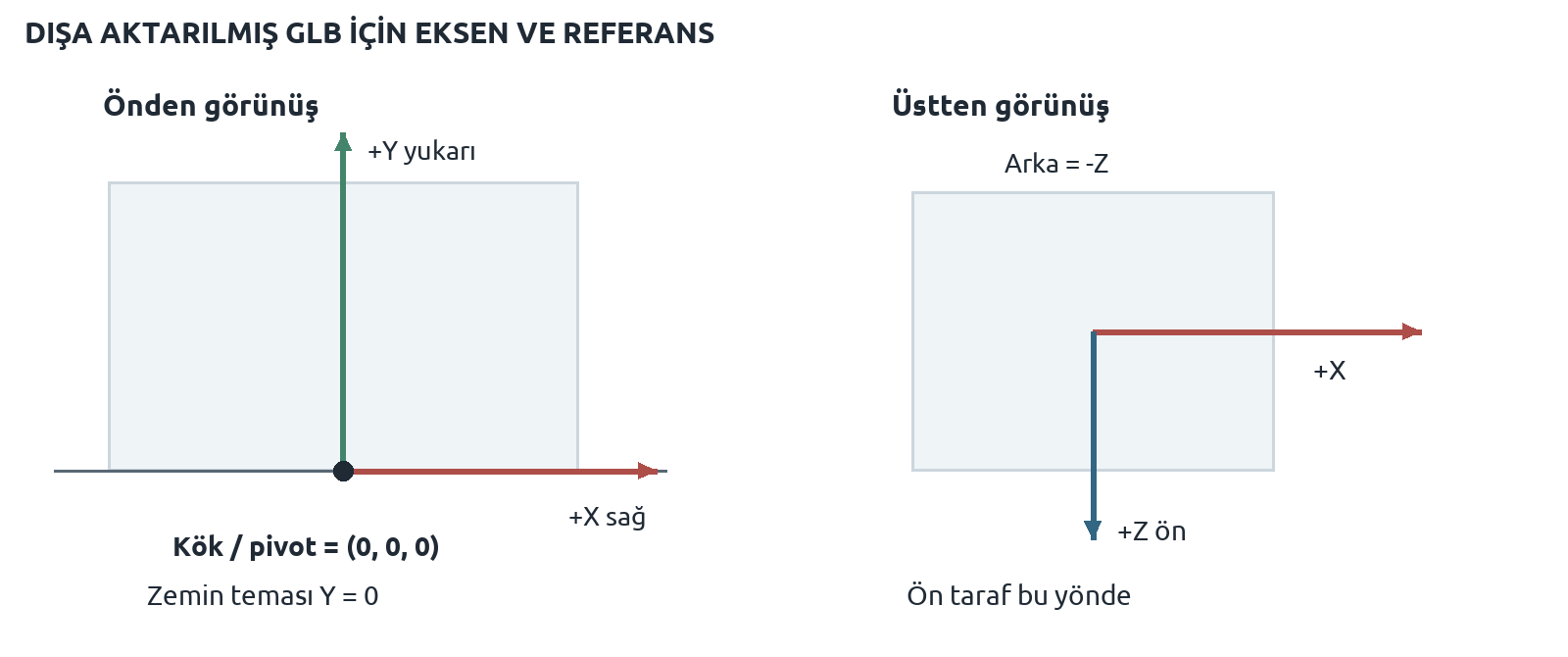

Şekil 2 Viscore üretim standardında +X sağ, +Y yukarı, +Z ön yönüdür. Sağ ve sol, ürüne önden bakışa göredir.
Kök referansı ve parça pivotları
Zemine oturan ürünlerde kök nesneyi taban izdüşümünün merkezine koyun: X ve Z merkezde, en alt temas Y = 0. Kök konumu sıfır, ölçeği 1 / 1 / 1 olsun. Ana yönü GLB içinde doğrulayın. Duvara asılan veya başka parçaya takılan ürünlerde farklı montaj referansı gerekiyorsa teslim notunda açıkça belirtin.
Alt parçaların kendi konumları sıfır olmak zorunda değildir. Hareketli parçanın pivotunu menteşe veya dönme eksenine yerleştirin. Bağlantı nesnelerinin yönü anlam taşır; bunların dönüşlerini gelişigüzel sıfırlamayın.
Dışa aktarma sırasında dikkat
Model meshlerinde gereksiz non-uniform ve negatif ölçekleri temizleyin; aynalanmış varyantları geometriye uygulayıp normallerini kontrol edin. Ardından bağlantı noktalarını tekrar ölçün. Blender varsayılan olarak Z yukarı çalışır; glTF aktarımı eksen dönüşümü yapar. Buradaki sayılar ve yönler dışa aktarılmış GLB içindir, Blender görünümündeki eksenler doğrudan kopyalanmaz.
Aynı ürün ailesindeki tüm GLB dosyaları aynı birim, ön yön ve referans mantığıyla hazırlanmalıdır. İki alternatif aynı yerleşimde değiştirildiğinde zıplamamalı veya zemine gömülmemelidir.
